Apport du réseau de neurones pour une détection de contours par transformée en ondelettes

---




Titre : Apport du réseau de neurones pour une détection de contours par transformée en ondelettes Auteurs :Martial Forthoffer, Jean-Pierre Girod, Jacques Brémont In : Bulletin de l'Académie lorraine des sciences,

Résumé

[65] La méthode présentée dans cet article, constitue un nouvel outil d'extraction des contours d'une image en niveaux de gris, par coopération de techniques : décomposition en ondelettes et réseaux neuromimétiques.

La première partie est consacrée aux rappels nécessaires quant au formalisme de la décomposition en ondelettes, ainsi que ses principales propriétés.

La phase délicate de l'algorithme réside dans la recomposition optimale des différentes résolutions, afin d'obtenir des contours fins et sans bruit. Cette tâche est avantageusement confiée à un réseau de neurones, objet de la deuxième partie.

L'attrait majeur de cette nouvelle technique, est sa capacité à traiter correctement des images aux caractéristiques très différentes, sans avoir à modifier de paramètres

Abstract

The method exposed in this paper represents a new edge-detection tool of a greylevel image by the cooperation of two technics : wavelet decomposition and neural networks.

The first part recalls the necessary background on mono and bidimensional wavelet decomposition and their main properties.

The difficult phase of the algorithm lies in the optimal recomposition of different resolutions, in the aim to obtain thin and noiseless edges. This work is given to a neural network which constitutes the object of the second part

The main interest of this new method is to give good results with images whose caracteristics are completly different, without to modify any parameters.

---

Apport du réseau de neurones pour une détection de contours par transformée en ondelettes

[67]

Introduction

La segmentation d'images est une étape pivot entre les phases d'amélioration- restauration et celle de décision. C'est à ce niveau qu'est effectuée une détection, le plus souvent non réversible, de l'information utile dans une image.

Il existe principalement deux approches pour segmenter une image : l'approche par les contours et l'approche par les régions qui lui est duale. Nous nous intéressons ici à l'approche par la détection de contours [10].

Il s'avère que, tenir compte de facteurs perturbateurs tels que le flou ou le bruit apportés lors des phases d'acquisition ou de prises de vues, améliore sensiblement les performances de la détection [4].

La transformée en ondelettes est une analyse multi-échelle permettant une meilleure interprétation du signal et donc des perturbations [3].

La phase de détection de contours réside dans l'extraction des discontinuités de l'image, depuis les différentes échelles. Une solution consiste à combiner les différentes résolutions du signal image, en utilisant un réseau de neurones [12]. Celui-ci est chargé de déterminer une loi de combinaison optimale, face à un critère d'erreur quadratique, calculé pendant la phase d'apprentissage, à l'aide d'une référence déterminée par un expert.

Cette approche originale permet d'appréhender automatiquement, par le biais de l'apprentissage neuronal, le caractère multirésolution de la décomposition en ondelettes.

La transformée en ondelettes

Définitions

Les ondelettes sont des fonctions déterminées par dilatations et translations, à partir d'une fonction $\Psi$ appelée ondelette mère. Cette fonction, introduite par Morlet et Grossman [5], permet l'analyse d'un signal.

(1)       $\Psi _{a,b}(t)=a^{1/2}.\Psi ({\frac {t-b}{a}})$     avec a>0,

où a est le facteur d'échelle, b le facteur de translation et t le temps.

Pour une analyse temps-échelle efficace, $\Psi$ doit être bien localisée en temps et en fréquence. En outre, l'ondelette $\Psi$ est assimilée à un filtre passe-haut :

(2)       $\int \Psi (x)dx=0$

Parallèlement à une décomposition en série de Fourier, la transformée en ondelettes permet de synthétiser un signal en tant que somme de plusieurs [65] ondelettes de facteurs d'échelles variables.

---

Suite en mode image

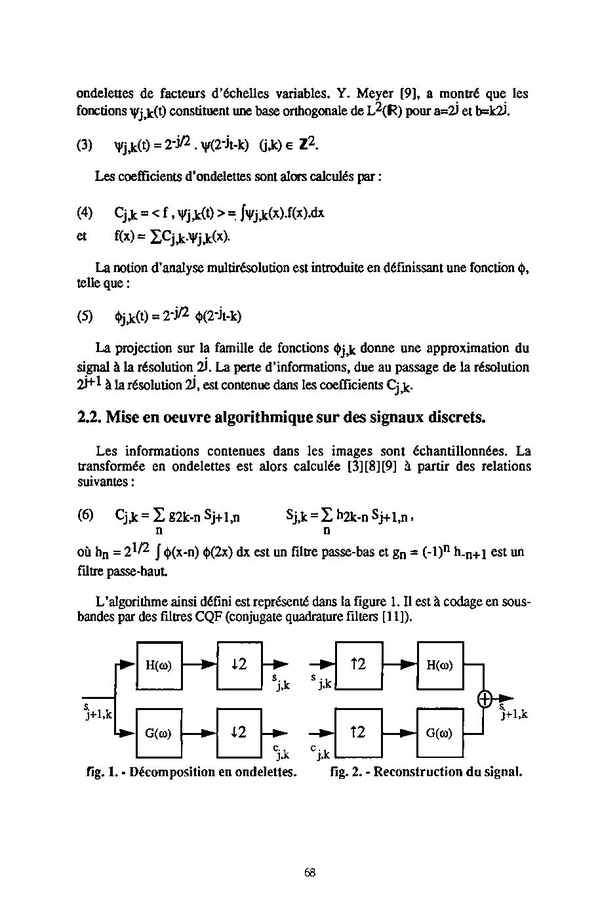

Mise en oeuvre algorithmique sur des signaux discrets

Détection de contours par analyse multi-résolution

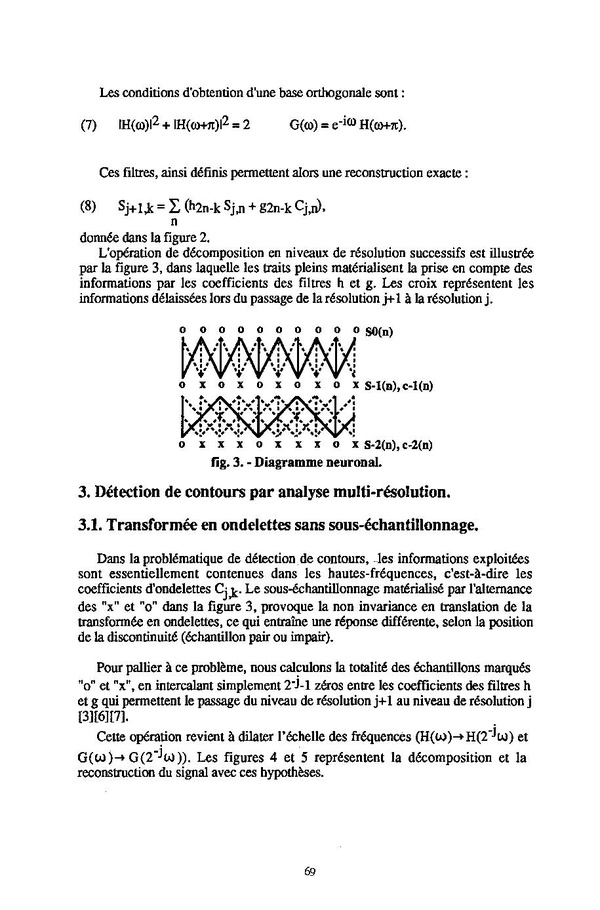

Transformée en ondelettes sans sous-échantillonnage

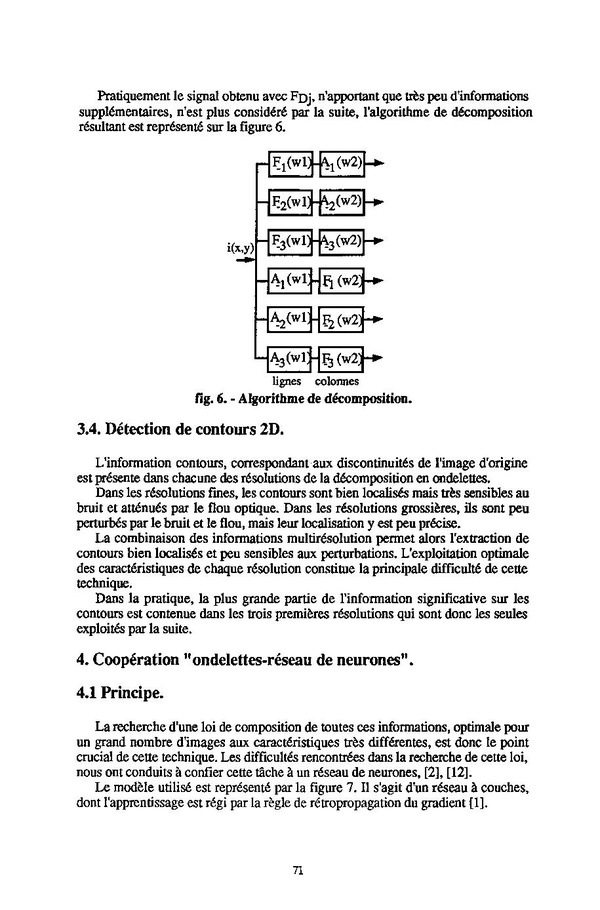

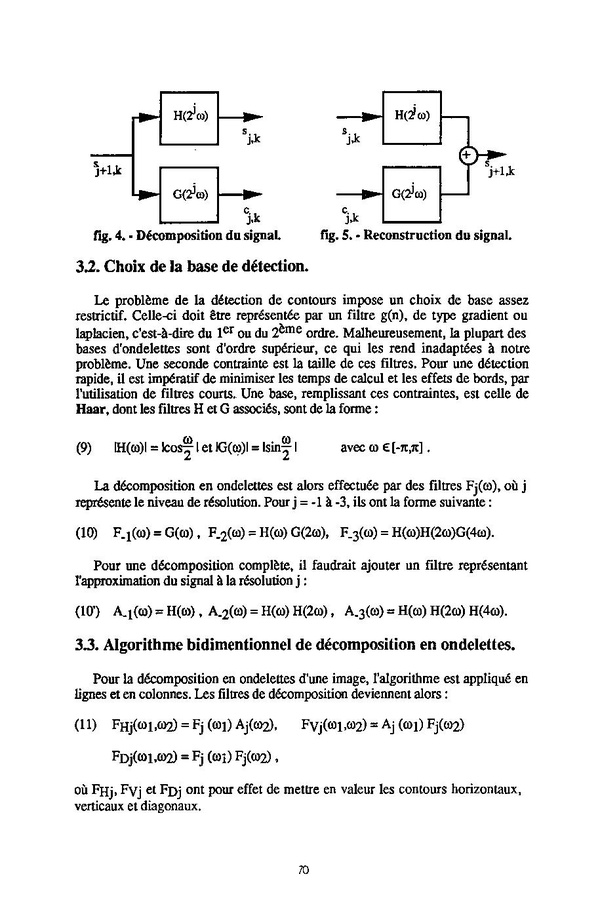

Algorithme bidimentionnel de décomposition en ondelettes

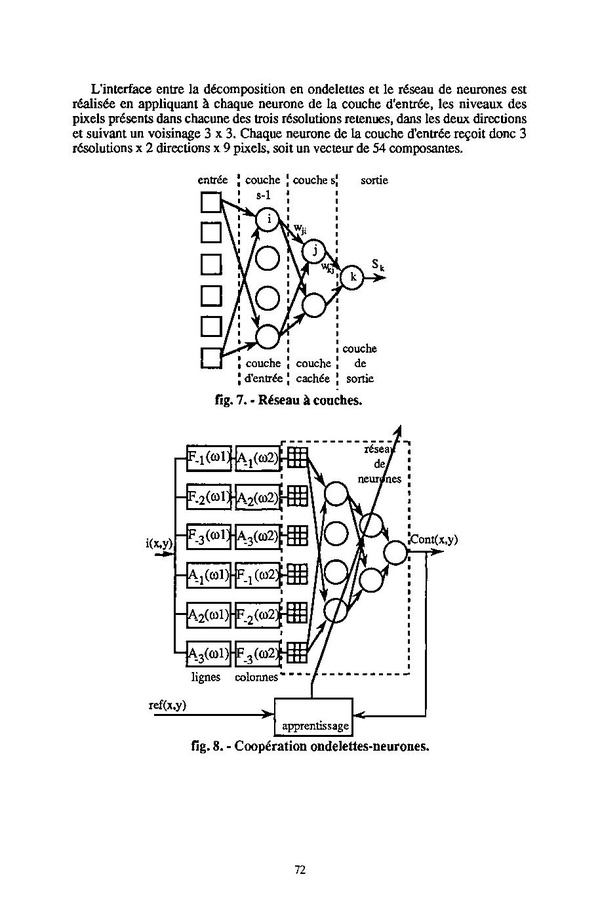

Coopération "ondelettes-réseau de neurones"

Principe

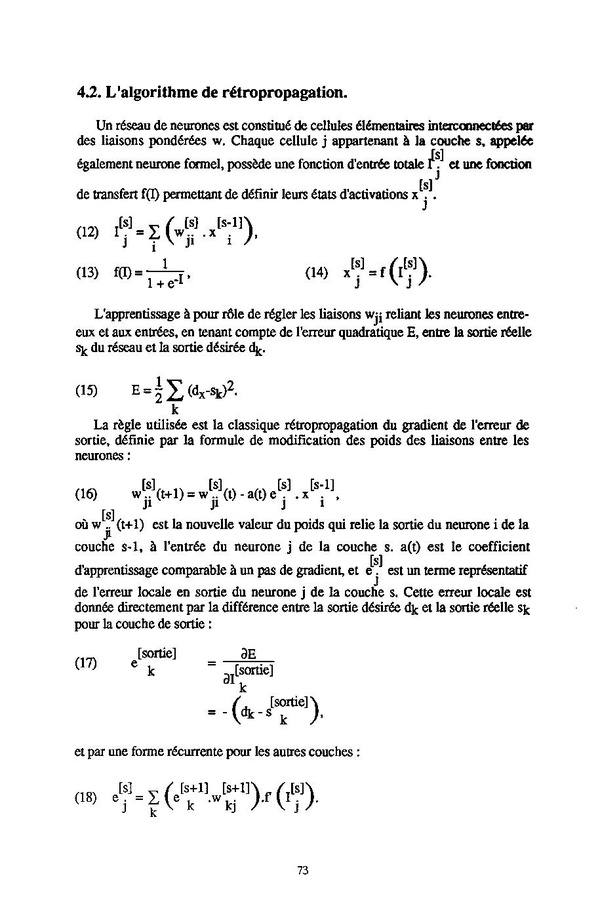

L'algorithme de rétropropagation

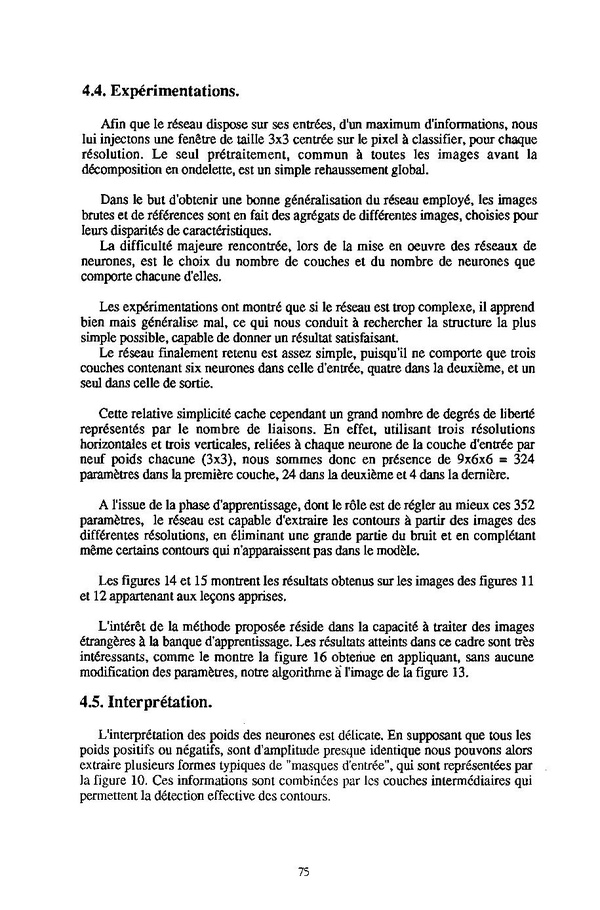

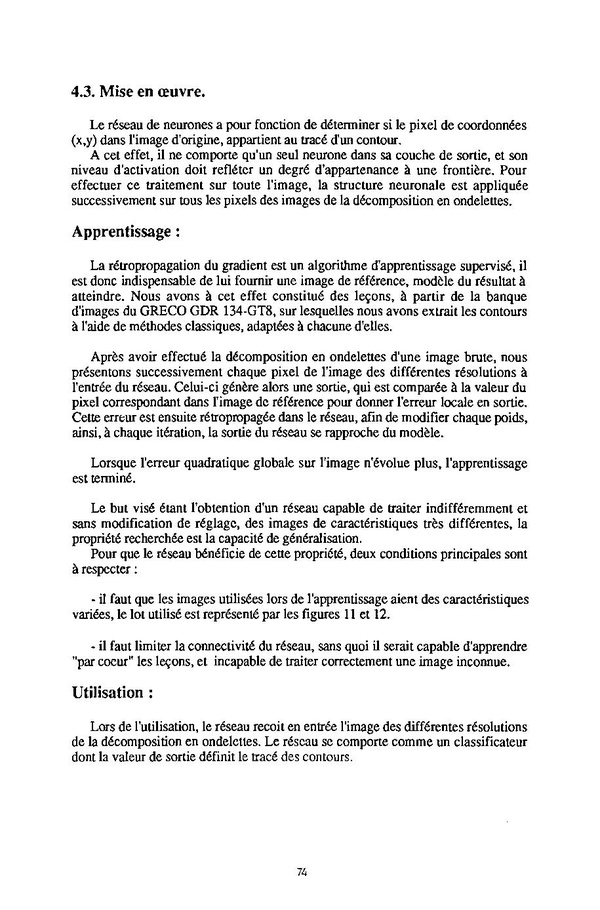

Mise en oeuvre

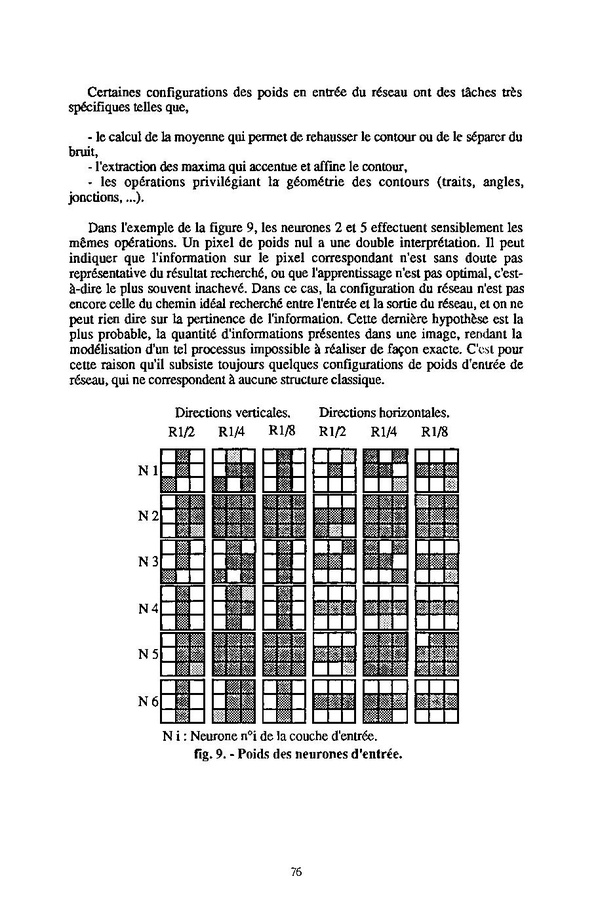

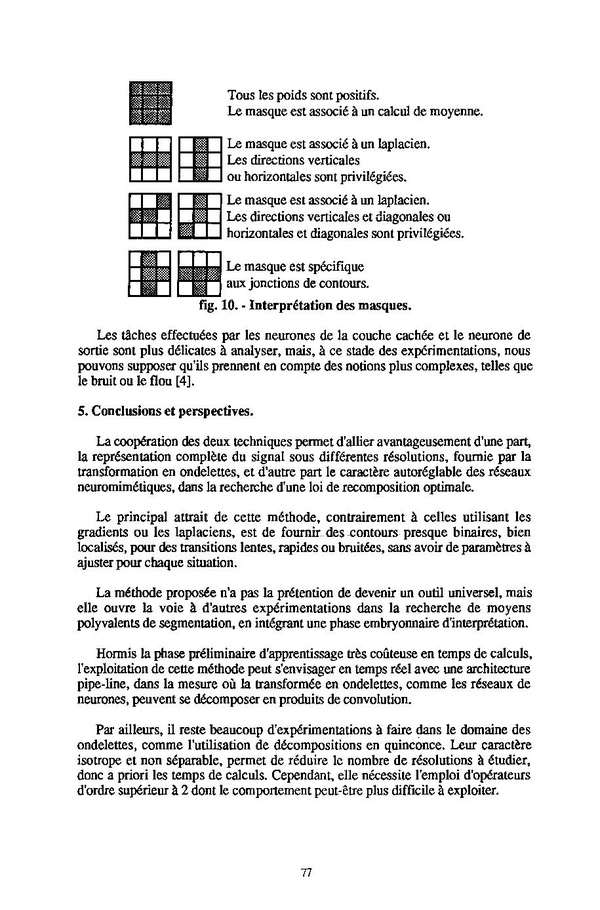

Interprétation

Conclusion et perspectves

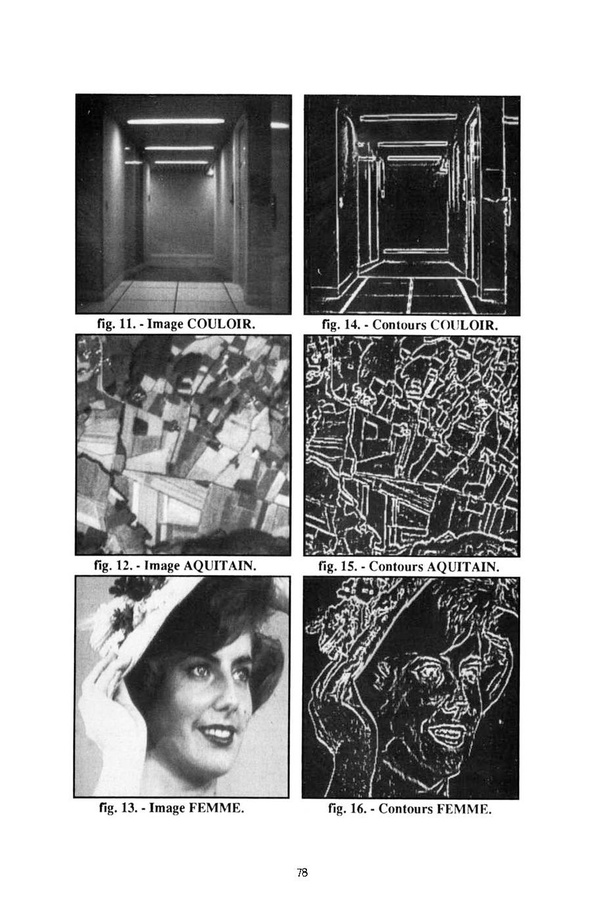

Illustrations

Fin en mode hypertexte

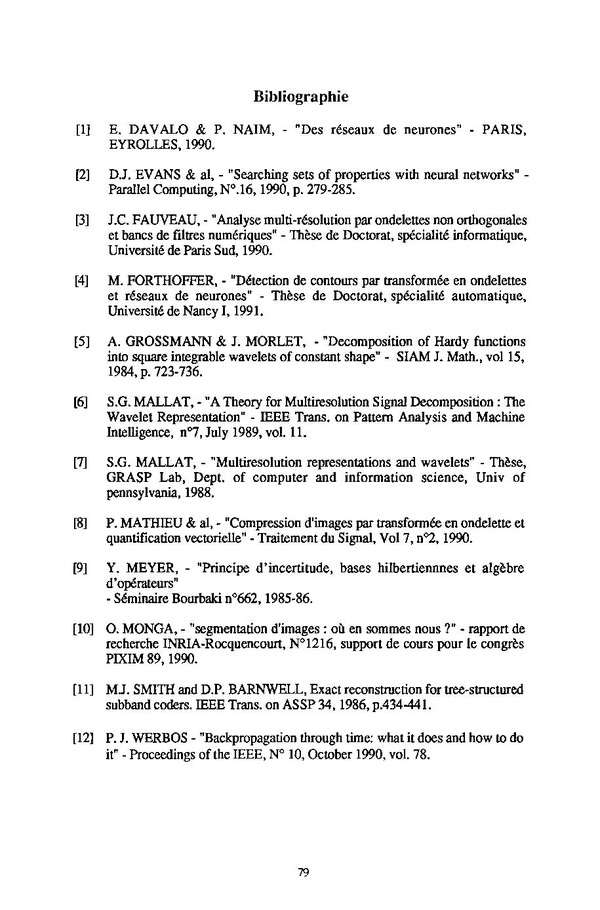

Bibliographie

[1] ↑ E. DAVALO et P NAIM,  "Des réseaux de neurones" - PARIS, EYROLLES, 1990.

[2] D.J. EVANS & al, - "Searching sets of properties with neural networks" - Parallel Computing, №.16,1990, p. 279-285. [3] J.C. FAUVEAU, - "Analyse multi-résolution par ondelettes non orthogonales et bancs de filtres numériques" - Thèse de Doctorat, spécialité informatique, Université de Paris Sud, 1990. [4] M. FORTHOFFER, - "Détection de contours par transformée en ondelettes et réseaux de neurones" - Thèse de Doctorat, spécialité automatique, Université de Nancy 1,1991. [5] A. GROSSMANN & J. MORLET, - "Decomposition of Hardy functions into square integrable wavelets of constant shape" - SIAM J. Math., vol 15, 1984, p. 723-736. [6] S.G. MALLAT, - "A Theory for Multiresolution Signal Decomposition : The Wavelet Representation" - IEEE Trans, on Pattern Analysis and Machine Intelligence, n°7, July 1989, vol. 11. [7] S.G. MALLAT, - "Multiresolution representations and wavelets" - Thèse, GRASP Lab, Dept. of computer and information science, Univ of Pennsylvania, 1988. [8] P. MATHIEU & al, - "Compression d'images par transformée en ondelette et quantification vectorielle" - Traitement du Signal, Vol 7, n°2,1990. [9] Y. MEYER, - "Principe d'incertitude, bases hilbertiennnes et algèbre d'opérateurs" - Séminaire Bourbaki n°662,1985-86.

[10] ↑ O. MONGA,,  "segmentation d'images : où en sommes nous ?" - rapport de recherche INRIA-Rocquencourt, №1216, support de cours pour le congrès PIXIM 89,1990.

[II] M J. SMITH and D.P. BARNWELL, Exact reconstruction for tree-structured subband coders. IEEE Trans, on ASSP 34,1986, p.434-441. [12] P. J. WERBOS - "Backpropagation through time: what it does and how to do it" - Proceedings of the IEEE, № 10, October 1990, vol. 78.

---
